Componentes de Red

• Tarjeta de red

   Es un periférico que permite la comunicación con aparatos conectado entre si y también permite compartir recursos entre dos o mas  computadoras (disco duros, CD-ROM, impresora, entre otros). A las tarjetas de red también se le llama NIC (tarjeta interfaz de red).

Funciones de tarjetas de red

     Son ocho las funciones de la NIC:

• Comunicaciones de host a tarjeta, la información que reside en la memoria o en el disco duro pasa a la tarjeta en forma de tramas.
• Buffering, almacenamiento de la información para el posterior traspaso de esta a través de los cables de red o mediante medios inalámbricos.
• Formación de paquetes, agrupar los datos de una forma entendible y transportable.
• Conversión serial a paralelo
• Codificación y decodificación, codifica las señales de los cables que son bits 1 o 0 a señales entendibles por la tarjeta de red.
• Acceso al cable, conector que posibilita el acceso al cable de red, estos conectores pueden ser mediante RJ-45 o BNC
• Saludo, petición de escucha que se hace a la red para proceder a transmitir datos.
• Transmisión y recepción., envió y recepción de datos.

     Estos pasos hacen que los datos de la memoria de una computadora pasen a la memoria de otra.

Características generales de la tarjeta de red:

• Están diseñadas para ciertos tipos de estándares de redes, por lo que tienen una velocidad máxima de transmisión de datos  en bits por segundo (bps) acorde al estándar.
• Tienen uno ó varios puertos para la conexión de los cables hacia los concentradores ó hacia otras computadoras.
• Cuentan con un conector especial en su parte inferior que permite insertarlas en las ranuras de expansión de la tarjeta principal.
• Pueden convivir con las tarjetas de red integradas en la tarjeta principal, se puede tener acceso a redes de manera independiente, no hay límite de tarjetas de red conectadas en una computadora.
• Compiten actualmente contra las tarjetas para red inalámbricas, las cuáles ofrecen muchas ventajas con respecto al uso de cables y puertos físicos.

• Cableado

    Es el sistema colectivo de cables, canalizaciones, conectores, etiquetas, espacios y demás dispositivos que deben ser instalados para establecer una infraestructura de telecomunicaciones genérica en un edificio o campus.

Tipos de Cableabos:

• Cable de Par Trenzado

   Es un medio de conexión usado en telecomunicaciones en el que dos conductores eléctricos aislados son entrelazados para anular las interferencias de fuentes externas y diafonía de los cables adyacentes. Fue inventado por Alexander Graham Bell.

      El Cable Par Trenzado se divide en dos Categorias las Cuales son:

• Cable de par trenzado sin apantallar (UTP):

    Este tipo de cable es el más utilizado. Tiene una variante con apantallamiento pero la variante sin apantallamiento suele ser la mejor opción para una PYME.

       La calidad del cable será lo que el que influya directamente en la calidad de los datos que transcurra por los cables. Las calidades de los cables van desde el cable de telefónico (par de cables para voz), al cable de nivel 5 que es capaz de transferir tasas de 100 MBits/s.

Conector UTP:

      El estandar para conectores de cable UTP es el RJ-45. Se trata de un conector de plástico similar al conector del cable telefónico. La siglas RJ se refieren al estandar Registerd Jack, creado por la industria telefónica. Este estandar define la colocación de los cables en su pin correspondiente.

• Cable de par trenzado apantallado (STP):

     Se trata de cables de cobre aislados dentro de una cubierta protectora, con un número específico de trenzas por pie. STP se refiere a la cantidad de aislamiento alrededor de un conjunto de cables y, por lo tanto, a su inmunidad al ruido. Se utiliza en redes de ordenadores como Ethernet o Token Ring. Es más caro que la versión sin blindaje y su impedancia es de 150 Ohmios.

• Cable Coaxial:

      Es un cable que tiene diferentes capas, en el centro tiene un cable de cobre fino que es el que transmite los datos, en la siguiente capa tiene una protección de plástico que aísla del apantallado del cable, este apantallamiento que tiene el cable aísla de posibles interferencias externas.

    La instalación del cable coaxial es más complicada que el UTP, este tiene una alta resistencia a las interferencias electromagnéticas. Por otra parte con este tipo de cable se pueden hacer redes con mayores distancias que con que con el UTP. Existen dos tipos de cable coaxial, el fino y el grueso conocidos como thin coaxial y thick coaxial.

Conector para cable coaxial:

     El mas usado es el conector BNC. BNC son las siglas de Bayone-Neill-Concelman. Los conectores BNC pueden ser de tres tipos: normal, terminadores y conectores en T.

• Cable de fibra óptica:

     Es un medio de transmisión empleado habitualmente en redes de datos; un hilo muy fino de material transparente, vidrio o materiales plásticos, por el que se envían pulsos de luz que representan los datos a transmitir. El haz de luz queda completamente confinado y se propaga por el interior de la fibra con un ángulo de reflexión por encima del ángulo límite de reflexión total, en función de la ley de Snell. La fuente de luz puede ser láser o un LED.

Conectores para fibra óptica:

     El conector de fibra óptica más utilizado es el conector ST. Tiene una apariencia similar a los conectores BNC. También se utilizan, cada vez con más frecuencia conectores SC, de uso más fácil.

• Módem

      Es un dispositivo que sirve para enviar una señal llamada moduladora mediante otra señal llamada portadora.

Cómo funciona:

    El modulador emite una señal denominada portadora. Generalmente, se trata de una simple señal eléctrica sinusoidal de mucha mayor frecuencia que la señal moduladora. La señal moduladora constituye la información que se prepara para una transmisión (un módem prepara la información para ser transmitida, pero no realiza la transmisión). La moduladora modifica alguna característica de la portadora (que es la acción de modular), de manera que se obtiene una señal, que incluye la información de la moduladora. Así el demodulador puede recuperar la señal moduladora original, quitando la portadora. Las características que se pueden modificar de la señal portadora son:

• Amplitud, dando lugar a una modulación de amplitud (AM/ASK)

• Frecuencia, dando lugar a una modulación de frecuencia (FM/FSK)

• Fase, dando lugar a una modulación de fase (PM/PSK)

      También es posible una combinación de modulaciones o modulaciones más complejas como la modulación de amplitud en cuadratura.

• Router

    Es un dispositivo que proporciona conectividad a nivel de red o nivel tres en el modelo OSI. Su función principal consiste en enviar o encaminar paquetes de datos de una red a otra, es decir, interconectar sub-redes, entendiendo por sub-red un conjunto de máquinas IP que se pueden comunicar sin la intervención de un router (mediante bridges), y que por tanto tienen prefijos de red distintos.



• HUB O CONCENTRADO

   Es un dispositivo que permite centralizar el cableado de una red y poder ampliarla. Esto significa que dicho dispositivo recibe una señal y repite esta señal emitiéndola por sus diferentes puertos.

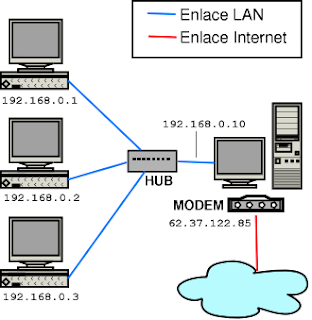

• GATEWAY

   Es un dispositivo que permite interconectar redes con protocolos y arquitecturas diferentes a todos los niveles de comunicación. Su propósito es traducir la información del protocolo utilizado en una red al protocolo usado en la red de destino.
